ET151020 Outdoor Telecom Cabinet

1. Application

The Outdoor Telecom Cabinet is widely used in wireless communication base station, such as 3G system, communication/network integrated service, access/transmission switching station, emergency communication or transmission, etc.

2. Structure

The cabinet is made of 1.5mm hot dip galvanized steel, and consists of outer cabinet body and inner accessories. The cabinet includes two equipment compartments. It is easy for installation and with perfect sealing performance.

Door and Door Lock: The cabinet door uses embedded structure. The door opening angle is larger than 110° and the door limit device can limit the opening angle. The lock is theftproof three point lock. There’s open door alarm sensor, which works together with the environment monitoring unit.

Cabinet Size : 1500mm×1000mm×2000mm (W×D×H)

3. Features

3.1 The cabinet is dustproof, sunproof and rainproof, which is suitable for outdoor environment.

3.2 -48V LED lamps is installed inside the cabinet.

3.3 The layout of the cabinet is reasonable, which will facilitate cable access, fixing and grounding. There’re entrance holes individually for power cable, signal cable and optical cable.

3.4 All the cables used in the cabinet are made from flame retardant materials.

4. Technical specs

4.1 Applicable environment conditions:

Environment temperature:  -40°C ~ + 60°C

Environment humidity (RH):  ≤95% (at + 40°C)

Air pressure: 70kPa ~ 106kPa

4.2 Material: hot dip galvanized steel

4.3 Surface treatment: degreasing, derusting, rustproof phosphating (or galvanizing), powder coated.

4.4 Cabinet load bearing: ≥600kg

4.5 Ingress Protection: IP55

4.6 Flame retardance: comply with GB5169.7 test A

4.7 Insulation resistance: the insulation resistance between grounding devices and cabinet

body parts is not lower than 2X104M
/500V(DC).

4.8 Withstand voltage: the withstand voltage between grounding devices and cabinet body

parts is not lower than 3000V(DC)/1min.

4.9 Mechanical strength: each surface can bear upright pressure＞980N; after the door is

open, its outer end can bear upright pressure ＞200N.

5. Components

Cabinet,  1 set;

2U environment monitoring unit (8DI, 6DO, 6AI), 1 set;

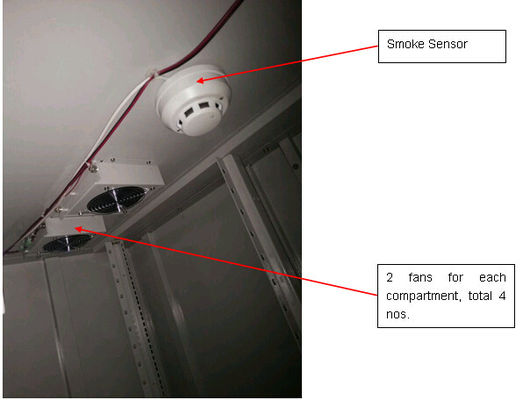

Sensors: 1 smoke sensor, 2 door alarms, 2 LED lamps, 1 water sensor, and 2 temperature and humidity sensor;

PDU,  1 set;

Fans,  4 sets.
